Introduktion till kran och tunga hydrauliska cylindrar

Hydrauliska cylindrar är viktiga mekaniska ställdon som använder trycksatt hydraulvätska för att generera linjär kraft och rörelse. De spelar en central roll i tunga maskiner och lyftutrustning och omvandlar hydraulisk energi till mekanisk produktion. Dessa komponenter är särskilt kritiska i applikationer där hög kraft och exakt rörelse krävs, till exempel i kranar och industriell utrustning.

I kransystem och tunga miljöer påverkar prestandan och tillförlitligheten hos hydrauliska cylindrar direkt operativ effektivitet och säkerhet. Från att lyfta massiva belastningar till stabiliserande strukturella element kan den högra hydrauliska cylindern bestämma effektiviteten hos ett system under extrema arbetsförhållanden. Att välja en lämplig cylinder är inte bara en fråga om matchande specifikationer - det innebär att utvärdera faktorer som tryckkapacitet, belastningskrav, stroke längd, monteringskonfiguration och miljömässighet.

Den här artikeln ger en djupgående översikt över hydrauliska cylindrar, med fokus på deras tillämpning i kranar och tunga maskiner. Den undersöker också olika cylindertyper, deras konstruktion och funktionalitet, nyckelvalskriterier, underhållsstrategier och nya tekniker som formar framtiden för hydraulisk aktivering.

Förstå hydrauliska cylindrar

Hydrauliska cylindrar är mekaniska anordningar som producerar linjär rörelse och kraft genom användning av inkomprimerbar hydraulvätska. De är integrerade i hydrauliska system som används i industriell, konstruktion och mobil utrustning.

Vad är en hydraulisk cylinder?

I kärnan består en hydraulisk cylinder av en cylindrisk fat, en kolv ansluten till en stav och ändkåpor. Den grundläggande funktionen involverar tryckvätska på ena sidan av kolven för att skapa rörelse i stången. Vätskans tryck tvingar kolven att förlänga eller dra tillbaka och producera linjär rörelse.

Grundläggande principer för drift

Hydrauliska cylindrar fungerar baserat på Pascals lag, som säger att trycket som tillämpas på en begränsad vätska överförs lika i alla riktningar. När hydraulvätska pumpas in på en sida av cylindern får trycket kolven att röra sig. Kraften som genereras beror på vätsketrycket och kolvens ytarea.

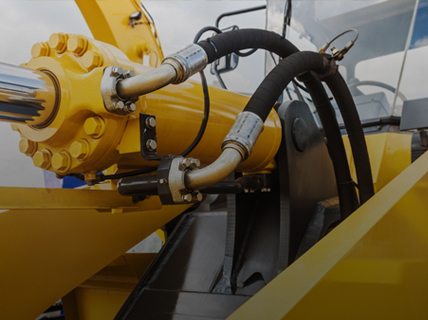

Nyckelkomponenter i en hydraulcylinder

• Cylinderfat : Husar kolven och behåller den trycksatta vätskan.
• Kolv och kolvstång : Omvandlar vätsketryck till mekanisk rörelse.
• Slutmövar : Försegla båda ändarna av fatet och stödja stången och vätskeflödet.
• Sälar och packningar : Förhindra inre och yttre läckage.
• Hamror : Låt hydraulvätska komma in och lämna cylindern.

Typer av hydrauliska cylindrar

Hydrauliska cylindrar finns i flera mönster, var och en passar för specifika operativa behov och mekaniska konfigurationer. Valet av cylindertyp påverkar systemets totala prestanda, effektivitet och livslängd. Nedan visas de vanligaste typerna som används i kran- och tunga maskiner.

Enskilda cylindrar

Beskrivning och funktion:
Enstaka verkande cylindrar är utformade för att tillämpa kraft i endast en riktning - vanligtvis förlängning. Hydraulvätska kommer in genom en enda port och skjuter kolven utåt. Returslaget uppnås vanligtvis genom en yttre kraft, såsom tyngdkraft eller en fjäder.

Fördelar:

• Enkel design och lägre kostnad
• Färre komponenter leder till enklare underhåll
• Väl lämpad för vertikala operationer som att lyfta

Nackdelar:

• Begränsad till enriktad kraft
• Extern returkraft behövs
• Mindre kontroll över tillbakadragningen

Typiska applikationer:

• Lyftplattformar
• Dumpningsbäddar
• Pressande utrustning med tyngdkraftsassisterad avkastning

Dubbelverkande cylindrar

Beskrivning och funktion:
Dubbelverkande cylindrar använder hydrauliskt tryck för att flytta kolven i båda riktningarna - förlängning och tillbakadragning. Två portar styr vätskeflödet på vardera sidan av kolven.

Fördelar:

• Ger kraft i båda riktningarna
• Större kontroll över rörelse
• Lämplig för horisontella och vertikala applikationer

Nackdelar:

• Mer komplexa än enstaka skådespelare cylindrar
• Lite högre kostnad
• Kräver mer exakta kontrollsystem

Typiska applikationer:

• Mobila kranbom
• Konstruktionsutrustning
• Industriella pressar och klämsystem

Teleskopcylindrar

Beskrivning och funktion:
Teleskopcylindrar har flera kapslade steg eller ärmar som sträcker sig i följd. Denna design möjliggör en längre stroke inom en kompakt indragen längd.

Fördelar:

• Utrymmeffektivt med utökad räckvidd
• Perfekt för applikationer som behöver lång förlängning
• Ger höga lyftfunktioner

Nackdelar:

• Mer komplex konstruktion
• Högre kostnader för reparation och underhåll
• Mottaglig att slitage om inte underhålls ordentligt

Typiska applikationer:

• Truckmonterade kranar
• Flyglyftplattformar
• Jordbruksvagnar och dumpade organ

Svetsade cylindrar

Beskrivning och funktion:
Svetsade cylindrar har sina ändkåpor svetsade direkt till cylinderfatet och bildar en kompakt och hållbar design. Dessa används vanligtvis i krävande applikationer på grund av deras styrka och låga profil.

Fördelar:

• Stark, förseglad struktur
• Kompakt och rymdbesparande
• Lämplig för högtrycksmiljöer

Nackdelar:

• Svårt att demontera för underhåll
• Inte perfekt för ofta servicerade system

Typiska applikationer:

• Jordbörande maskiner
• Tunga kranar
• Industriella lastare och kompakt utrustning

TIE ROD CYLINDERS

Beskrivning och funktion:
TIE ROD CYLINDERS Använd externa gängade stavar för att hålla ändlocken på plats, vilket gör dem enklare att service och demontera.

Fördelar:

• Enkelt underhåll och delbyte
• Standardiserade komponenter
• Vanligt tillgängligt och kostnadseffektivt

Nackdelar:

• Mindre robust för extremtjänstoperationer
• Skrymmande på grund av slipsstänger
• Potential för att lossa stången i högvibreringsinställningar

Typiska applikationer:

• Fabriksautomationssystem
• Materialhanteringsutrustning
• Industrimaskiner

Varje typ av hydraulisk cylinder har unika strukturella egenskaper och prestandaegenskaper. Att välja rätt beror på applikationsspecifika faktorer som kraftriktning, rymdbegränsningar, lastkrav och underhållstillgänglighet.

Hydrauliska cylindrar : Specifika applikationer

Hydrauliska cylindrar är viktiga för kranarnas funktionalitet, vilket ger den nödvändiga kraften och kontrollen för att lyfta, sänka, förlänga och rotera tunga belastningar. Dessa cylindrar är konstruerade för att motstå högt tryck, repetitiva rörelser och varierande miljöförhållanden. Beroende på krantyp och användningsfall är hydrauliska cylindrar skräddarsydda för att uppfylla specifika mekaniska och säkerhetskrav.

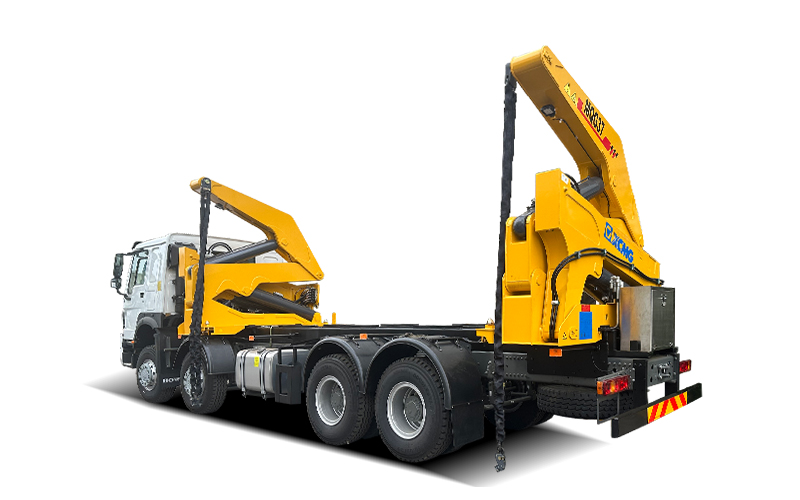

Användning i mobila kranar

Mobila kranar, ofta monterade på lastbilar eller crawler -baser, förlitar sig starkt på hydrauliska cylindrar för bomartikulering, teleskop, utrigger -distribution och belastningslyftning. Dessa cylindrar måste fungera under dynamiska belastningar och varierande vinklar samtidigt som man håller exakt kontroll.

Viktiga egenskaper:

• Högstyrka material för att stödja tunga lyftning
• Kompakt, högtryckscylindrar för boomförlängning
• Teleskopcylindrar för att ge en längre räckvidd i en kompakt form

Ansökningsområden:

• Teleskoprörelse
• Utriggerförlängning och tillbakadragande
• Stabiliseringssystem

Användning i huvudkranar

Över huvudkranar, som vanligtvis används i industri- och tillverkningsanläggningar, använder hydrauliska cylindrar för att lyfta och vagnsrörelse, särskilt i mönster där elmotorer kompletteras eller ersätts av hydrauliska drivkrafter.

Viktiga egenskaper:

• Smidig och repeterbar rörelsekontroll
• Kompakt svetsade cylindrar för att spara utrymme
• Förbättrad säkerhets- och misslyckad låsmekanismer

Ansökningsområden:

• Vertikala lyftmekanismer
• Bridge and Trolley Actuation
• Nödbromsning eller lasthållningsfunktioner

Användning i konstruktionskranar

Konstruktionskranar, inklusive tornkranar och kranar med grovt terräng, står inför höga strukturella belastningar och fungerar ofta under hårda utomhusförhållanden. Hydrauliska cylindrar som används i dessa kranar måste ge hög bärande kapacitet, hållbarhet och korrosionsbeständighet.

Viktiga egenskaper:

• Korrosionsbeständiga beläggningar för utomhusbruk
• Konstruktion för högcykel för hög cykel
• Tätningar och torkar designade för smutsiga eller slipande miljöer

Ansökningsområden:

• Luffing och svängande mekanismer
• Teleskopbomsektioner
• Lasthantering och positioneringssystem

Designöverväganden för krancylindrar

Vid utformning eller val av hydrauliska cylindrar för kranapplikationer prioriteras följande faktorer:

• Lastbärande kapacitet: Kranar hanterar ofta dynamiska och fluktuerande belastningar. Cylindrar måste kunna motstå både statiska och chockbelastningar.
• Precisionskontroll: Slät och korrekt kontroll är avgörande för säkerhet under lyftning och positionering.
• Säkerhetskrav: Inbyggda låsventiler, tryckavlastningsanordningar och redundanta system hjälper till att förhindra olyckor.
• Miljöbeständighet: Utomhuskranar kräver skydd mot fukt, damm, UV -exponering och temperaturfluktuationer.
• Användbarhet: I mobiloperationer är förmågan att inspektera och underhålla cylindrar utan betydande driftstopp avgörande.

Hydrauliska cylindrar i kranar är mer än bara ställdon-de är säkerhetskritiska komponenter som bidrar till både effektiviteten och tillförlitligheten hos lyftsystem.

Tung hydraulcylindrar: specifika applikationer

Tunga hydrauliska cylindrar är konstruerade för krävande uppgifter som involverar extrem kraft, högt tryck och kontinuerlig drift. Dessa cylindrar är kritiska komponenter inom industrier som konstruktion, gruvdrift och tung tillverkning, där utrustningens prestanda och tillförlitlighet är av största vikt. Deras robusta konstruktion och specialiserade designfunktioner gör det möjligt för dem att fungera effektivt i hårda arbetsförhållanden och miljöer med hög belastning.

Användning i jordbedömning

Jordrörande maskiner som grävmaskiner, bulldozrar och hjullastare är beroende av hydrauliska cylindrar för att gräva, lyfta, trycka och styra operationer. Dessa applikationer kräver cylindrar med hög utgångskraft, nötningsmotstånd och lång livslängd.

Nyckelroller:

• Arm, bom och hinkartikulering i grävmaskiner
• Bladlyft och lutning i bulldozrar
• Styrning och hinkskontroll hos lastare

Designkrav:

• Härdade ytor för att motstå smuts och påverkan
• Tungväggar för att hantera högt inre tryck
• Tillförlitliga tätningar för att förhindra förorening

Användning i gruvutrustning

Gruvverksamhet involverar storskaliga maskiner med hög påverkan som klippkrossar, borriggar och transportbilar. De hydrauliska cylindrarna som används i dessa maskiner måste arbeta under långvariga höga belastningar, motstå korrosion och tål slipande materialexponering.

Nyckelroller:

• Borrning och tråkig operationer
• Suspensionssystem i dragbilar
• Rockbrytande och krossande utrustning

Designkrav:

• Högtrycksbetyg för djup borrning
• Korrosionsbeständiga beläggningar för kemisk exponering
• Extra hållbara tätningar för att hantera slipande damm

Användning i industrispressar

Hydrauliska pressar som används vid tillverkning, metallformning och återvinning förlitar sig på hydrauliska cylindrar för att applicera enormt tryck för formning eller komprimeringsmaterial. Dessa cylindrar måste leverera exakt, konsekvent kraft över långvariga cykler.

Nyckelroller:

• Smide och stämplar applikationer
• Materialkomprimering i återvinningssystem
• Komponentformning och dör trycker på

Designkrav:

• Precision-markstänger för smidig manövrering
• Förstärkta ändlock och lager för stabilitet
• Temperaturbeständiga tätningar för uppvärmda miljöer

Designöverväganden för tunga cylindrar

Att välja eller utforma tunga hydrauliska cylindrar kräver uppmärksamhet på prestanda, hållbarhet och säkerhetsfaktorer:

• Tryckkapacitet: Måste motstå varaktigt och topptryck utan deformation eller läckage.
• Cykelliv: Högfrekventa operationer kräver cylindrar som är klassade för långsiktig hållbarhet och minimal slitage.
• Materialval: Legeringsstål, värmebehandling och ythärdning används ofta för att förbättra styrkan och livslängden.
• Tätningsteknik: Avancerade tätningssystem förhindrar inre och yttre läckage och hanterar höghastighetsrörelse.
• Monteringskonfiguration: Monteringsstil måste stödja tunga laster och möjliggöra stabil drift under hög kraft.

Tunga hydrauliska cylindrar är drivkraften bakom kraften och precisionen i storskalig utrustning. Deras roll är central för att säkerställa smidig drift, maximal produktion och operatörssäkerhet i några av världens mest utmanande industriella miljöer.

Viktiga överväganden när du väljer en Hydraulisk cylinder

Att välja rätt hydraulcylinder är avgörande för att uppnå tillförlitlig prestanda, minimera driftstopp och säkerställa systemsäkerhet. Oavsett om cylindern används i en kran, gruvmaskin eller industriell press, måste flera tekniska och miljömässiga faktorer utvärderas för att matcha cylindern till dess applikationskrav.

Belastningskapacitet

Bestämma den erforderliga lastkapaciteten:
Lastkapacitet avser den maximala kraften som en hydraulisk cylinder kan säkert utöva. Detta beror på kolvområdet och systemtrycket. Beräkna exakt lastkraven, inklusive statiska och dynamiska belastningar, säkerställer att cylindern kan fungera utan belastning eller fel.

Säkerhetsfaktorer:
En korrekt säkerhetsmarginal - vanligtvis 1,5 till 2 gånger den förväntade arbetsbelastningen - är inbyggd i designen för att kompensera för oväntad stress, chockbelastningar och trötthet över tid. Underskattning av belastningskrav kan leda till för tidigt slitage eller katastrofalt fel.

Driftstryck

Matcha cylindern till systemtrycket:
Hydrauliska system fungerar vid olika tryckintervall beroende på maskiner och uppgift. Vanliga industriella system sträcker sig från 2 000 till 5 000 psi, medan specialiserade applikationer kan överstiga det. Cylindrar måste klassificeras för att tåla inte bara normalt driftstryck utan också tryckspikar.

Tryckbetyg och säkerhetsmarginaler:
Tillverkarna listar vanligtvis det maximala rankade trycket, inklusive inbyggda säkerhetsmarginaler. Det är viktigt att säkerställa att alla komponenter - cylinder, tätningar, beslag - kan hantera det angivna trycket utan risk för läckage eller spräng.

Slaglängd

Beräkna den nödvändiga slaglängden:
Slaglängden är avståndet som kolvstången reser från helt dragen till helt utsträckt. Detta måste noggrant beräknas baserat på den rörelse som krävs av applikationen. Överdrivet långa slag i en kompakt design kan orsaka stavböjning eller instabilitet.

Påverkan på cylinderdesign:
Längre slag kan kräva guider eller stavstöd för att förhindra spännning. Teleskopcylindrar används ofta när rymdbegränsningar begränsar förmågan att använda en lång enstegscylinder.

Monteringsstil

Olika monteringsalternativ:
Hydrauliska cylindrar finns i flera monteringskonfigurationer, inklusive:

• Flänsfäste: Erbjuder styv och fast positionering, lämplig för rak linje kraftapplikation.
• Clevis Mount: Tillåter svängningsrörelse, idealisk för kopplingar eller där vinkelrörelse behövs.
• Trunnion Mount: Lämplig för applikationer som kräver rotation vid sida till sida eller komplexa rörelsevägar.

Välja lämplig monteringsstil:
Valet beror på rörelsemönster, lastriktning och justering av maskinkomponenterna. Korrekt montering minskar slitage och förhindrar sidobelastning, vilket kan skada cylindern och dess tätningar.

Miljöfaktorer

Temperatur, korrosion och andra miljömässiga överväganden:
Hydrauliska cylindrar kan arbeta under extrema förhållanden, såsom frysningstemperaturer, hög värme, saltvattenmiljöer eller slipande damm. Dessa faktorer påverkar cylindermaterialval, tätningskomposition och ytbehandlingar.

Materialval för hårda miljöer:

• Rostfritt stål eller krompläterade stavar: Förbättra korrosionsmotståndet
• Nickel eller epoxybeläggningar: Skydda mot kemisk exponering
• Högtemperaturtätningar: Upprätthålla prestanda under termisk stress
• Rodtorkare och skrapor: Håll skräp från cylindernerna

Att välja rätt hydraulcylinder innebär mer än bara matchande dimensioner. Det kräver en omfattande analys av mekanisk belastning, systemtryck, miljöexponering, rörelseprofil och operativ säkerhet. Att investera i en välspecificerad cylinder hjälper till att förbättra systemets prestanda, förlänga livslängden och minska långsiktiga driftskostnader.

Hydraulcylinderunderhåll

Korrekt underhåll är avgörande för att säkerställa tillförlitlig prestanda och förlängd livslängd för hydrauliska cylindrar, särskilt i krävande miljöer som byggplatser, tillverkningsanläggningar och gruvverksamhet. En väl underhållen hydraulcylinder minskar inte bara risken för misslyckande utan förbättrar också effektiviteten och minskar driftskostnaderna.

Regelbundna inspektionsförfaranden

Rutinmässiga visuella och funktionella inspektioner hjälper till att upptäcka tidiga tecken på slitage eller fel. Vanliga kontroller inkluderar:

• Tätningstillstånd: Leta efter tecken på läckage, sprickor eller deformation runt stången och körtätningarna.
• Stångyta: Kontrollera för poäng, grop eller korrosion, som kan skada interna tätningar eller kompromissa cylinderdrift.
• Monteringspunkter: Kontrollera om justeringsproblem, lösa bultar eller tecken på strukturell stress kring monteringsområden.
• Slanganslutningar: Se till att hydrauliska linjer är snäva och fria från läckage eller nötning.

Regelbunden inspektion bör följa ett definierat schema baserat på driftstimmar eller kalenderintervall, beroende på utrustningsanvändningen.

Bästa metoder för smörjning

Även om de flesta hydrauliska cylindrar är själv smörjade av hydraulvätska, kan vissa komponenter-till exempel clevis-stift eller trunnionfästen-kräver periodisk manuell smörjning.

• Använd tillverkare-rekommenderat fett: Inkompatibla smörjmedel kan försämra tätningar eller påverka prestandan.
• Rengör innan du smörjs: Smuts eller slipande partiklar måste tas bort från beslag och leder innan fett appliceras.
• Undvik översmörjning: Överskott av fett kan locka damm och skräp, påskynda slitage snarare än att förhindra det.

Att upprätthålla korrekt smörjning minimerar friktion, förbättrar rörelsekontrollen och förhindrar kontakt med metall till metall som leder till för tidigt slitage.

Förebyggande underhållstips

Förebyggande underhåll går utöver reaktiva reparationer genom att ta itu med potentiella problem innan de leder till misslyckande. Bästa praxis inkluderar:

• Vätsken renlighet: Förorenad hydraulvätska är en av de främsta orsakerna till cylinderfel. Byt ut filter regelbundet och kontrollera vätskekvaliteten.
• Byte av tätning: Byt ut tätningar proaktivt under schemalagd stillestånd för att undvika oplanerade avbrott.
• Justeringskontroller: Misjustering kan orsaka sidobelastning, vilket leder till ojämnt slitage på stavar och tätningar.
• Skyddsåtgärder: Installera stångbälgen eller sköldar i miljöer där damm, lera eller skräp är utbredda.
• Miljökontroller: Använd värmare, kylare eller isoleringsomslag när du arbetar i extrema temperaturer för att hålla vätskeviskositet inom optimala intervall.

En förebyggande strategi håller inte bara hydrauliska system som går smidigt utan bidrar också till operatörens säkerhet och kostnadseffektiva operationer.

Konsekvent underhåll är grunden för hydraulisk systemtillförlitlighet. Genom att upprätta en tydlig underhållsplan som inkluderar inspektioner, smörjning och förebyggande åtgärder kan utrustningsägare avsevärt förlänga livslängden för hydrauliska cylindrar och minska sannolikheten för oplanerad driftstopp eller kostsamma misslyckanden.

Felsökning av vanliga hydrauliska cylinderproblem

Även med korrekt design och rutinmässigt underhåll kan hydrauliska cylindrar uppleva prestationsproblem över tid. Att känna igen tidiga varningstecken och förstå deras grundorsaker hjälper till att förhindra att små problem eskalerar till kostsamma misslyckanden. Nedan följer några av de vanligaste hydrauliska cylinderproblemen och hur man tar upp dem effektivt.

Identifiera vanliga frågor

1. Hydrauliska vätskeläckor:
Läckor runt stången, portarna eller tätningarna är bland de vanligaste problemen. Dessa kan orsakas av slitna tätningar, repor på stången, felaktig installation eller överdrivet inre tryck.

2. Långsam eller ryckig operation:
Cylindrar som rör sig oberoende eller långsammare än vanligt kan hantera inre läckage, fångad luft, förorenad vätska eller skadade tätningar.

3. Cylinderdrift:
När en cylinder sträcker sig eller dras tillbaka på egen hand utan inmatning beror det ofta på intern förbikoppling (vätska som läcker förbi kolvtätningen), felaktiga ventiler eller felaktigt systemtryck.

4. Överhettning:
Överdriven värmeproduktion kan minska viskositeten och skada tätningar. Orsakerna inkluderar högt systemtryck, överbelastning eller dålig värmeavledning.

5. Rod deformation eller poäng:
En böjd eller poängstång indikerar sidobelastning, felinställning eller förorening. Detta kan leda till tätningsskador, läckor och eventuellt cylinderfel.

6. Extern förorening:
Lera, damm eller kemikalier på stavytan kan dras in i cylindern under tillbakadragning, och påskyndar internt slitage.

Felsökningssteg

Steg 1: Visuell inspektion
Kontrollera cylindern för synliga skador, oljeläckor, montering av felanpassningar och föroreningar. Var särskilt uppmärksam på staven, tätningarna och beslag.

Steg 2: Trycktestning
Testa det hydrauliska trycket vid cylindersportarna för att bestämma om problemet härstammar från själva cylindern eller det bredare hydraulsystemet.

Steg 3: Försegla utvärdering
Kontrollera inre tätningar om cylindern demonteras. Leta efter utplattning, sprickbildning, svullnad eller extrudering - regler som indikerar vätskekompatibilitet eller slitage.

Steg 4: Kontrollera inriktning och montering
Kontrollera att cylindern är korrekt i linje med lastriktningen och att montering av hårdvara är säker och oskadad.

Steg 5: Analysera vätsketillstånd
Kontrollera hydraulvätska för missfärgning, metallpartiklar eller förorening. Smutsig eller nedbruten vätska bör bytas ut och undersökta filter.

När du ska reparera kontra ersätt

Reparera när:

• Problemet är begränsat till tätningar, lager eller ytslitage.
• Cylinderfat och stav är strukturellt intakta.
• Driftstopp och reparationskostnader är hanterbara.
• Ett reparationssats är tillgängligt för cylindermodellen.

Byt ut när:

• Stången är allvarligt böjd eller poäng.
• Cylindern har omfattande korrosion eller trötthet.
• Reparera kostnader tillvägagångssätt eller överskrida ersättningskostnader.
• Prestanda kan inte återställas på ett tillförlitligt sätt genom reparationer.

Att veta när man ska reparera och när man ska ersätta en cylinder är en balans mellan kostnad, tid och risk. Snabb intervention och korrekt diagnostik kan minska den totala systemets driftstopp och förhindra relaterad komponentskada.

Hydraulcylinderreparation

Med tiden kan hydrauliska cylindrar uppleva slitage och skador som kräver mer än rutinmässigt underhåll. Att reparera en hydraulisk cylinder kan återställa sin prestanda och förlänga dess operativa livslängd - ofta till en lägre kostnad än full ersättning. Beroende på svårighetsgraden och arten kan reparationer variera från enkel tätningsersättning till fullstång-re-machining eller fatrekonditionering.

Grundläggande reparationstekniker

1. Demontering:
Börja med att säkert koppla bort cylindern från det hydrauliska systemet och ta bort den från utrustningen. Rengör utsidan noggrant för att förhindra förorening. Demontera försiktigt enheten och notera orienteringen av komponenter för korrekt återmontering.

2. Inspektion av komponenter:
Varje komponent - Piston, stång, tätningar, cylinderfat och körtlar - skulle inspekteras för slitage, deformation, korrosion eller sprickor. Vanliga inspektionsverktyg inkluderar bromsok, mikrometrar och ringindikatorer.

3. Polering och rengöring:
Mindre repor på stavar kan ofta poleras ut med hjälp av slipmedel. Rengöring av inre ytor är avgörande för att ta bort metallpartiklar, slam eller nedbrutna vätskor.

4. Ersättning av slitna delar:
Skadade eller slitna tätningar, bussningar och slitringar bör bytas ut med hjälp av tillverkare-godkända satser. Om stången är puttad eller böjd kan den kräva rätning eller återupptagning.

5. Återmontering och testning:
Efter att du har bytt ut nödvändiga delar, återmontera cylindern efter lämpliga vridmomentspecifikationer. Utför ett trycktest eller cykeltest för att verifiera tätningsintegritet och smidig drift innan du installerar om cylindern.

Byte av tätning

Tätningsfel är en av de vanligaste orsakerna till hydraulisk cylinderfel. Att ersätta tätningar är vanligtvis en kostnadseffektiv reparation som kan återställa prestanda och förhindra läckor.

Typer av tätningar för att ersätta:

• Stångtätningar: Förhindra vätska från att läcka ut ur cylindern.

• Kolvtätningar: Håll tryck mellan cylinderkamrar.

• Torkartätningar: Ta bort föroreningar från stången när den dras tillbaka.

• O-ringar och säkerhetskopieringsringar: Ge ytterligare tätning vid kritiska leder.

Bästa praxis:

• Använd alltid tätningar som matchar originalspecifikationer.

• Rengör tätningsspåren och inspektera för Nicks eller Burrs innan du installerar nya tätningar.

• Smörjtätningar med kompatibel hydraulvätska före återmontering för att undvika torra startar.

När ska man söka professionella reparationstjänster

Medan grundläggande reparationer kan göras internt med rätt verktyg och erfarenhet, kräver vissa situationer expertuppmärksamhet:

• Allvarlig skada: Djup poäng på stavar, spruckna fat eller trasiga ändlock kräver ofta specialiserad bearbetning eller svetsning.

• Precisionskrav: Cylindrar i högprecisionsutrustning eller säkerhetskritiska applikationer bör repareras och testas av certifierade tekniker.

• Anpassade cylindrar: Reparationer för anpassade eller ovanliga cylindrar kan innebära att de specialiserade delar eller omvända komponenter kommer.

• Testning och certifiering: Professionella butiker tillhandahåller ofta testning efter reparation (trycktestning, läckkontroller) och erbjuder garantier för deras arbete.

Samarbete med en erfaren hydraulisk reparationstjänst kan minska risken för felaktiga reparationer och se till att cylindern uppfyller OEM -specifikationer och säkerhetsstandarder.

I rätt tid och effektiv hydraulcylinderreparation kan återställa prestandan, minska driftstoppet för utrustning och förlänga livslängden för värdefulla maskiner. Att veta vilka frågor som kan hanteras internt och vilka som kräver professionell expertis är nyckeln till att hantera långsiktig operativ effektivitet.

Topp hydraulcylindertillverkare

När tillförlitlighet, säkerhet och prestanda inte är förhandlingsbara är det viktigt att välja hydrauliska cylindrar från pålitliga tillverkare. Anslutbara leverantörer tillhandahåller inte bara högkvalitativa produkter utan erbjuder också tekniska support, anpassningstjänster och globala logistikfunktioner. Nedan följer några av de ledande tillverkarna inom den hydrauliska cylinderindustrin, erkända för deras innovation, hållbarhet och efterlevnad av internationella standarder.

Parker Hannifin

Översikt:
Parker är en global ledare inom rörelse- och kontrollteknologier och erbjuder ett brett utbud av hydrauliska cylindrar för industriella och mobila applikationer. Deras cylindrar är kända för precisionsteknik, hållbarhet och stöd för högtrycksmiljöer.

Produktutbud:

• Tungt industriella svetsade cylindrar
• NFPA Tie Rod Cylinders
• Specialdesignade cylindrar för gruv-, marin- och olje- och gassektorer

Bosch Rexroth

Översikt:
Bosch Rexroth erbjuder en omfattande portfölj av hydrauliska ställdon, inklusive både standard- och anpassade cylinderlösningar. Deras produkter uppfyller internationella kvalitetsstandarder och används i sektorer som energi, infrastruktur och tunga maskiner.

Produktutbud:

• Mill-typ och slipsstångcylindrar
• Teleskopcylindrar för mobilapplikationer
• Intelligenta cylindrar med integrerade positionssensorer

Larvhydraulik

Översikt:
Caterpillar tillverkar tunga hydrauliska cylindrar för sin egen konstruktions- och gruvutrustning, men levererar också OEMs globalt. Dessa cylindrar är konstruerade för hållbarhet under extrema förhållanden.

Produktutbud:

• Robusta cylindrar för duzer, lastare och grävmaskiner
• Tätningssystem med lång livslängd och korrosionsbeständiga stavar
• Omtillverkning och reparationstjänster

Eaton hydraulik

Översikt:
Eaton erbjuder högpresterande hydrauliska cylindrar anpassade till mobila och industriella system. Med en stark betoning på tillförlitlighet används deras cylindrar inom jordbruks-, marin- och flygindustrin.

Produktutbud:

• Industricylindrar med stor borrning
• Kompakt mobilutrustning cylindrar
• Höghastighets, högcykelaktdon

Hydratech Industries

Översikt:
Hydratech Industries, som är specialiserad på storskalig och anpassad hydraulcylindrar, serverar sektorer som vindkraft, offshore-borrning och tung transport. De är kända för sin tekniska expertis och projektspecifika designstöd.

Produktutbud:

• Cylindrare med stor diameter och långslag
• Hydrauliska tonhöjdscylindrar för vindkraftverk
• Cylindrar för offshore -kranar och jacksystem

Ligonindustri

Översikt:
Som en av de största nordamerikanska leverantörerna av hydrauliska cylindrar fungerar Ligon genom ett nätverk av företag, var och en som betjänar nischmarknader. Deras flexibilitet och lyhördhet gör dem till en föredragen leverantör för anpassade och OEM -lösningar.

Produktutbud:

• Svetsade kropps- och slipsstångcylindrar
• Teleskopcylindrar för dumpning och vägrar fordon
• Kort ledtid för anpassad produktion

Dessa tillverkare representerar ett tvärsnitt av den hydrauliska cylindermarknaden, från standardiserade massproduktionscylindrar till mycket anpassade enheter för komplexa tillämpningar. Att välja en tillverkare innebär att man inte bara överväger produktspecifikationer utan också teknisk support, globala servicenätverk och förmågan att uppfylla efterlevnads- eller certifieringskraven.

Framtida trender inom hydraulisk cylinderteknologi

När branscher pressar mot effektivare, intelligenta och miljömedvetna maskiner fortsätter hydraulisk cylinderteknologi att utvecklas. Framsteg inom material, elektronikintegration och designoptimering formar framtiden för dessa kritiska komponenter. Nedan finns viktiga trender som förväntas påverka hydraulisk cylinderutveckling och tillämpning under de kommande åren.

Framsteg inom material och ytbehandlingar

För att uppfylla högre prestanda och förlänga livslängden använder tillverkarna avancerade material och yttekniker:

• Högstyrka legeringar: Användning av värmebehandlad stål och sammansatta material ökar bärande kapacitet utan att lägga till överdriven vikt.
• Korrosionsbeständiga beläggningar: Kromalternativ som nickelpläterade eller keramiska belagda stavar ger förbättrad motstånd mot slitage, kemikalier och miljöförstöring.
• Lågfriktionsfoder och tätningsmaterial: Nya polymerer och syntetiska material minskar energiförlusten och förbättrar rörelsens jämnhet under högt tryck.

Dessa materiella innovationer bidrar till längre underhållsintervall och mer pålitlig drift under hårda eller kontinuerliga användningsförhållanden.

Smarta hydrauliska cylindrar och IoT -integration

Med den växande användningen av Industry 4.0-teknik integreras hydrauliska cylindrar alltmer med sensorer och kontrollsystem för att möjliggöra realtidsövervakning och automatisering.

• Position och trycksensorer: Inbäddade sensorer ger kontinuerlig återkoppling på kolvläge, lastkraft och tryck, förbättring av noggrannhet och säkerhet.
• Övervakning av tillstånd: Smarta cylindrar upptäcker tidiga tecken på slitage, läckage eller överbelastning, vilket möjliggör förutsägbart underhåll och minimerar driftsstopp.
• Fjärrdiagnostik: Anslutna cylindrar överför driftsdata till centraliserade system för prestandaspårning och felsökning av fjärrkontroll.

Dessa funktioner är särskilt värdefulla inom sektorer som gruvdrift, logistik, flyg- och automatiserad tillverkning, där drifttid och precision är uppdragskritiska.

Energieffektivitetsförbättringar

Att minska energiförbrukningen i hydrauliska system har blivit en prioritering på grund av stigande driftskostnader och miljöhänsyn.

• Load-Sensing Hydraulics: Adaptiva system justerar vätskeflödet och trycket för att matcha belastningsbehovet, vilket minskar överskott av energianvändning.
• Lätt cylinderdesign: Förbättrade material och strukturell optimering hjälper till att minska vikten, vilket i sin tur sänker kraftkraven i mobil utrustning.
• Elektro-hydrauliska hybridsystem: Integration av elektriska enheter med hydrauliska ställdon förbättrar kontrollen och minskar energiförlusten jämfört med traditionella system.

Dessa framsteg syftar till att göra hydrauliska cylindrar mer hållbara samtidigt som man upprätthåller eller förbättrar prestanda i krävande applikationer.

Anpassning och modulär design

Modern utrustning kräver ofta skräddarsydda lösningar snarare än komponenter utanför hyllan. Tillverkarna går mot mer modulära, anpassningsbara cylinderkonstruktioner:

• Konfigurerbara cylinderplattformar: Kunder kan specificera borrstorlek, slaglängd, monteringsstil och sensorpaket från en standardiserad uppsättning alternativ.

• Applikationsspecifika lösningar: Från kompakta cylindrar för rymdbegränsade system till stora cylindrar för offshore-operationer, kan anpassning bättre anpassning med funktionella behov.

Denna förskjutning mot modularitet förkortar ledtiderna och gör högpresterande lösningar mer tillgängliga inom branscher.

Hydrauliska cylindrar är inte längre bara enkla mekaniska enheter. När smarta tekniker och hållbara tekniska metoder blir mer integrerade i industrisystem utvecklas hydrauliska cylindrar till intelligenta, effektiva och applikationsmedvetna komponenter. Dessa innovationer lovar att förbättra prestandan, minska driftskostnaderna och öppna nya möjligheter inom konstruktion, tillverkning, energi och därefter.

Slutsats

Hydrauliska cylindrar är grundläggande komponenter i kranar och tunga maskiner, vilket ger den linjära kraften och exakta rörelsen som krävs för komplexa lyft, tryck- och positioneringsuppgifter. Förstå de olika typerna - som enstaka verkande, dubbelverkande, teleskopiska, svetsade och slipsstångcylindrar - hjälper till att välja rätt lösning för specifika applikationer.

Kranhydrauliska cylindrar måste uppfylla rigorösa krav på lastkapacitet, säkerhet och miljöresistens, medan tunga cylindrar i jordbedömning, gruvdrift och industriella pressar kräver hållbarhet, tryckhållning och pålitlig tätning. Att välja en hydraulisk cylinder involverar noggrant övervägande belastningskrav, driftstryck, strokelängd, monteringsstil och miljöfaktorer för att säkerställa optimal prestanda och livslängd.

Regelbundet underhåll, inklusive inspektioner, smörjning och förebyggande vård, spelar en avgörande roll för att förhindra vanliga problem som läckor, långsam drift och stavskador. Snabb felsökning och reparationer, oavsett om det är infört eller genom professionella tjänster, hjälper till att undvika kostsam driftstopp och förlänga cylinderlivet.

Samarbetet med ansedda tillverkare säkerställer tillgång till kvalitetskomponenter utformade för krävande villkor och stöds av teknisk support. Framöver driver framsteg inom material, smart sensorintegration, energieffektivitet och modulär design utvecklingen av hydrauliska cylindrar till smartare, effektivare och anpassningsbara lösningar.

Genom att välja lämplig hydraulcylinder och upprätthålla den effektivt kan operatörerna förbättra utrustningens prestanda, förbättra säkerheten och minska driftskostnaderna-nyckelfaktorer i framgången för alla tunga eller kranapplikationer.
