Utforska hydraulcylindrar: hur de driver din maskin

Hydraulcylindrar är väsentliga komponenter i moderna maskiner, och spelar en avgörande roll i industrier som sträcker sig från konstruktion och jordbruk till tillverkning och transport. Kallas ofta linjära ställdon , hydrauliska cylindrar konvertera hydraulisk energi till mekanisk kraft , vilket gör det möjligt för tunga maskiner att flytta, lyfta, skjuta och utföra exakta operationer. Deras höga kraft-till-storlek-förhållande, mångsidighet och hållbarhet gör dem oumbärliga i tekniska och industriella tillämpningar.

Vad är Hydrauliska cylindrar ?

A hydraulisk cylinder är ett mekaniskt ställdon som producerar linjär rörelse och kraft genom att använda trycksatt hydraulvätska, vanligtvis olja. Till skillnad från elektriska eller pneumatiska ställdon kan hydraulcylindrar leverera mycket hög kraft i en kompakt design, vilket gör dem idealiska för tunga maskiner.

Nyckelkomponenter

• Cylinderpipa: Den huvudsakliga ihåliga kroppen i vilken kolven rör sig.
• Kolv: Omvandlar hydraultrycket till mekanisk rörelse.
• Kolvstång: Överför rörelse till maskinens rörliga delar.
• Tätningar: Se till att hydraulvätskan stannar inuti cylindern och håller trycket.
• Ändkapslar: Säkra cylindern och tillhandahålla monteringspunkter.

Hur hydraulcylindrar fungerar

Hydraulcylindrar fungerar baserat på Pascals lag , som anger att tryck som appliceras på en innesluten vätska överförs lika i alla riktningar. Driften innefattar:

1. Hydraulvätska kommer in i cylindern under press.
2. Tryck trycker på kolven , vilket orsakar linjär rörelse.
3. Kolvstången skjuts ut eller in , överför kraft till det anslutna maskineriet.

Moderna hydraulsystem inkluderar pumpar, reservoarer och ventiler för att kontrollera flöde, tryck och hastighet, vilket möjliggör exakt och smidig drift.

Typer av hydraulcylindrar

Hydraulcylindrar finns i olika typer beroende på design och tillämpning:

Tillämpningar av hydraulcylindrar

Hydraulcylindrar används ofta på grund av deras kraft, tillförlitlighet och precision :

• Byggmaskiner: Grävmaskiner, schaktmaskiner, kranar och lastare är beroende av cylindrar för att gräva, lyfta och flytta tunga material.
• Tillverkning och automation: Pressmaskiner, formsprutningsmaskiner och robotsystem använder cylindrar för repeterbar, kontrollerad rörelse.
• Lantbruk: Traktorer, skördare och plogar använder hydraulcylindrar för att justera redskap och utföra tunga uppgifter effektivt.
• Transport: Dumper, gaffeltruckar och sopbilar använder cylindrar för att lyfta, luta och flytta laster.
• Marine & Aerospace: Cylindrar styr styrning, landningsställ, luckor och andra tunga rörliga delar.

Fördelar med att använda hydraulcylindrar

1. Hög kraftutgång: Kan flytta eller lyfta tunga laster med en kompakt struktur.
2. Precision och kontroll: Flödeskontrollventiler tillåter noggrann kontroll av hastighet, kraft och position.
3. Varaktighet: Designad för att tåla tuffa arbetsmiljöer och kontinuerlig drift.
4. Mångsidighet: Finns i flera storlekar, typer och monteringskonfigurationer.
5. Energieffektivitet: Hydraulsystem kan fördela energi effektivt över flera cylindrar.
6. Anpassning: Cylindrar kan skräddarsys för slaglängd, tryck och montering för att passa specifika maskiner.

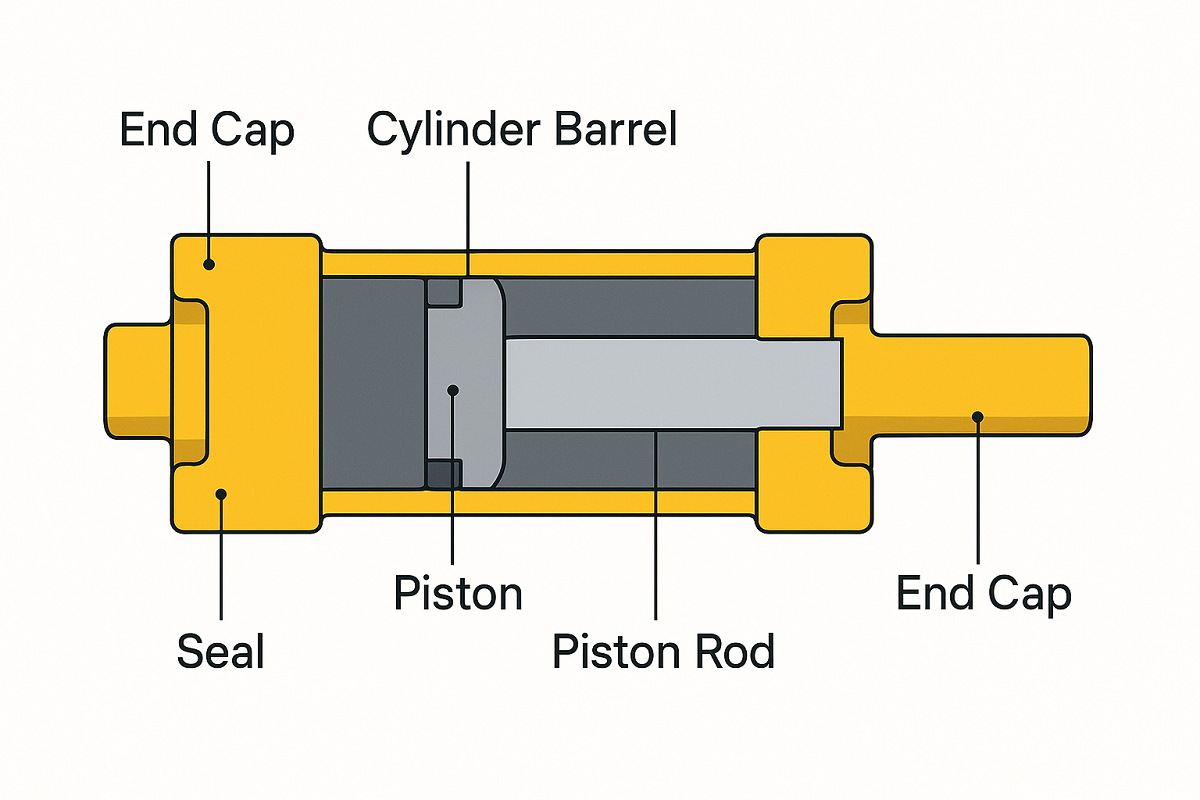

Visuellt diagram av en hydraulcylinder

 ----------------------------- |       Ändlock | ------------------------- |        Sigill | ------------------------- |      Cylinderpipa ||  ------------------ || |     Kolv |  ||  ------------------ | ------------------------- |        Kolvstång | -------------------------

Figure 1: Basic structure of a hydraulic cylinder showing key components.

Slutsats

Hydraulcylindrar är de kraften bakom moderna maskiner , omvandlar hydraultryck till kontrollerad linjär rörelse. De är avgörande inom konstruktion, tillverkning, jordbruk, transport och flyg. Genom att förstå de olika typerna, driftsprinciperna och tillämpningarna av hydraulcylindrar kan ingenjörer och operatörer maximera effektivitet, tillförlitlighet och säkerhet i maskindrift.

Oavsett om det är en enkelverkande cylinder för enkla lyftuppgifter eller a dubbelverkande teleskopcylinder för tung anläggningsutrustning , dessa ställdon är kärnan i industriell rörelsekontroll och tillhandahåller båda styrka och precision .
